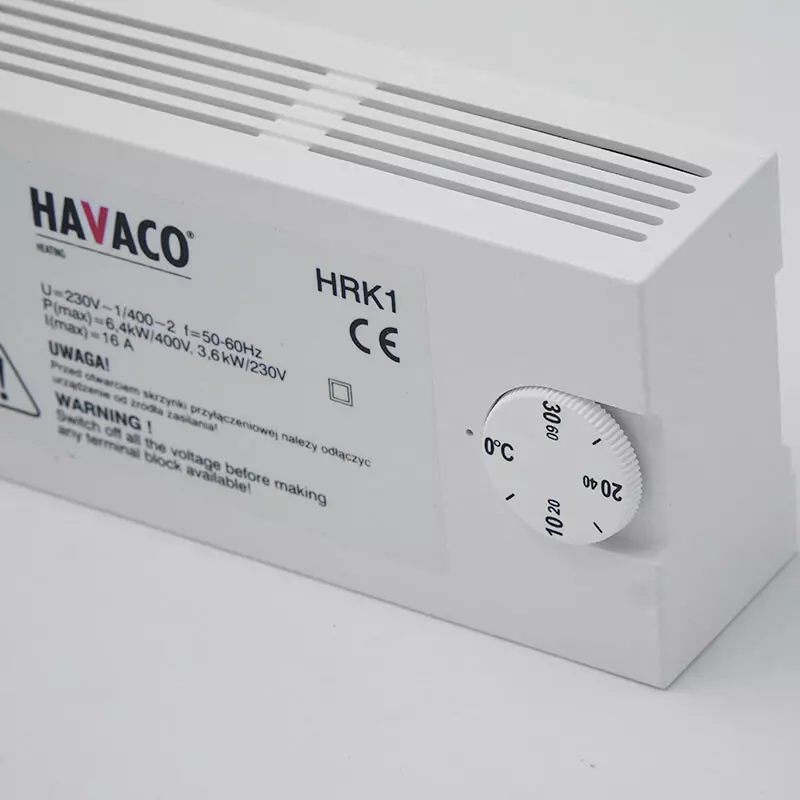

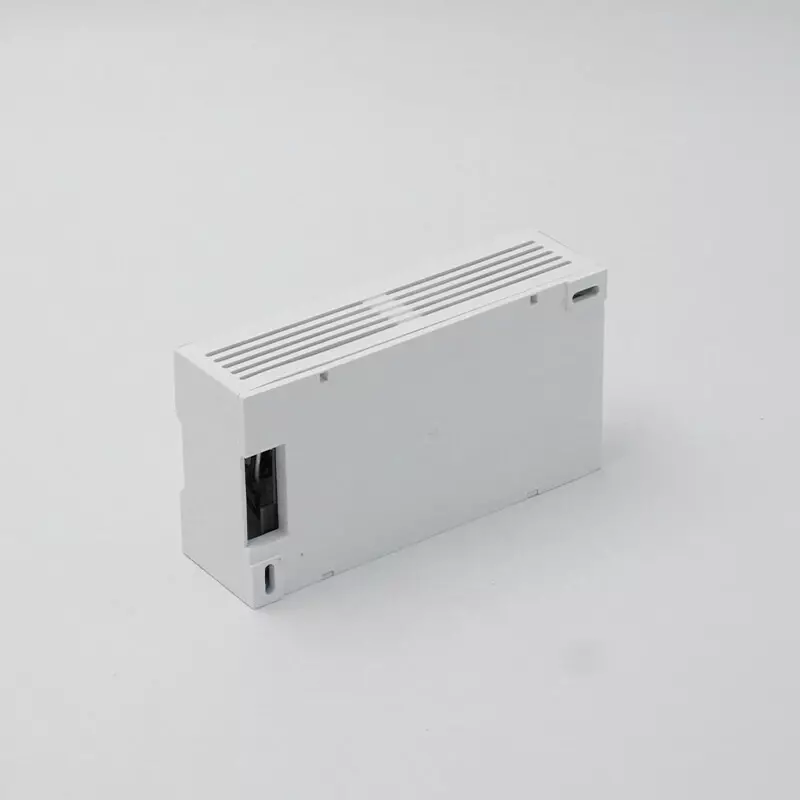

Regulator mocy nagrzewnicy HRK 1

Regulator mocy nagrzewnicy HRK 1 HAVACO

Regulator mocy nagrzewnicy HRK 1 do nagrzewnic ECH i ERH HAVACO.

Najważniejsze cechy produktu

• • • Wyposażony w funkcję automatycznej detekcji napięcia zasilania.
    • Posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0…10°C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego.
    • Posiada detektor kąta pomiędzy fazą a zerem, w celu ochrony przed zakłóceniami RFI.
    • Posiada wbudowany czujnik temperatury, ale może również współpracować z czujnikami zewnętrznymi. Wartość temperatury powietrza może zostać ograniczona do wartości minimalnej i maksymalnej – wymaga to podłączenia 2 czujników zewnętrznych zgodnie ze schematem.

Instalacja Regulatora Mocy Nagrzewnicy

Zdjąć przedni panel regulatora. Jest on zamocowany na zatrzaski (otwory z boku obudowy). Regulator HRK 1 należy montować w pozycji poziomej. W przypadku współpracy jedynie z wbudowanym czujnikiem temperatury, regulator należy zamocować ok. 1,5m nad poziomem podłogi, w miejscu pozwalającym na pomiar temperatury reprezentatywnej. Należy zapewnić swobodny przepływ powietrza przez urządzenie, niezakłócony przez meble itp. W przypadku współpracy z zewnętrznymi czujnikami temperatury, regulator można zamontować w dowolnym miejscu.

Podłączenie elektryczne Regulatora Mocy Nagrzewnicy

Zasilanie 230-415V 50-60Hz z automatyczną detekcją napicia zasilania. Niewrażliwy na polaryzację przy zasilaniu 400V. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.

UWAGA

Regulator HRK 1 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodów należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia. Przed zdjęciem obudowy należy odłączyć urządzenie od źródła zasilania.

Podsumowanie

HRK 1 HAVACO, to mikroprocesorowy regulator typu PID, przystosowany do współpracy wyłącznie z nagrzewnicami elektrycznymi z zasilaniem 1~230V i 2~400V (2-fazowym). Nie należy stosować regulatora HRK do regulacji pracy silników elektrycznych, oświetlenia oraz nagrzewnic z zasilaniem 3~400V (3-fazowym). Czas pomiędzy włączeniem i wyłączeniem nagrzewnicy jest automatycznie dostosowywany przez regulator, tak aby zapewnić utrzymanie zadanej temperatury. HRK 1 automatycznie wykrywa podłączone czujniki i wybiera odpowiedni tryb pracy.
