Opis

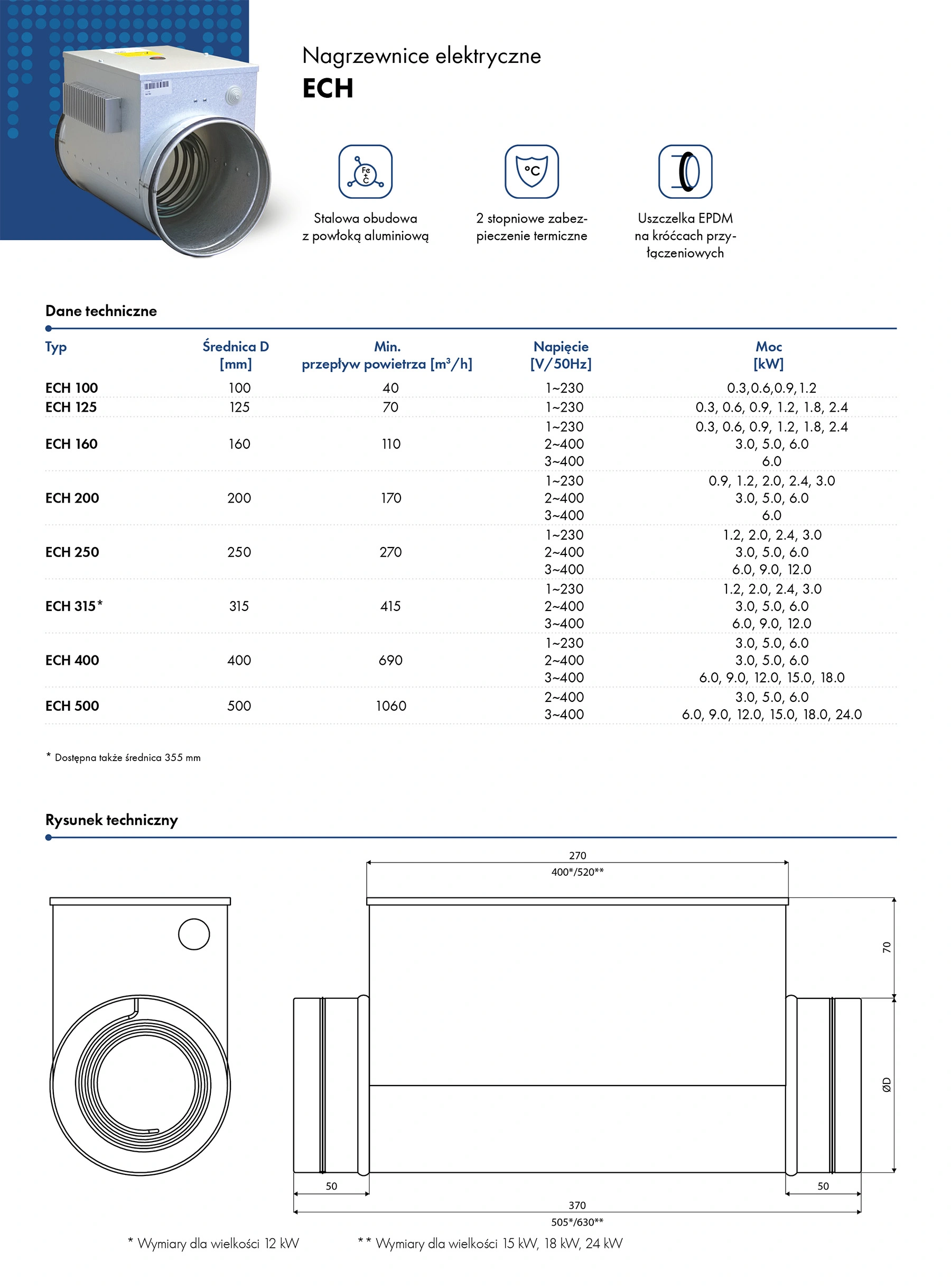

Nagrzewnica kanałowa okrągła ECH HAVACO
Nagrzewnica kanałowa okrągła ECH to elektryczna nagrzewnica bez wbudowanej automatyki. Regulacja mocy grzewczej nagrzewnicy może być realizowana za pośrednictwem zewnętrznego regulatora HRK.
Nagrzewnice ECH są przystosowane do montażu w kanałach okrągłych. Występują w typowych średnicach wentylacyjnych od 100 do 500 mm i mocach od 0,3 do 24,0 kW.
Każda nagrzewnica posiada dwustopniowe zabezpieczenie przed przegrzaniem:
- I stopień przy 50°C – reset automatyczny.
- II stopień przy 100°C – wymagany reset ręczny.
Konstrukcja Nagrzewnicy Kanałowej okrągłej ECH
Obudowa nagrzewnicy wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantuje wysoką odporność na korozję.
Króćce przyłączeniowe wykonane w tolerancji ujemnej i posiadają uszczelkę EPDM.
Elementy grzejne wykonane ze stali nierdzewnej AISI 304.
Skrzynka przyłączeniowa posiada stopień ochrony IP44.
Zastosowanie Nagrzewnicy
Nagrzewnice kanałowe są stosowane do podgrzewania czystego powietrza w instalacjach wentylacji bytowej, zwłaszcza w okresie jesienno-zimowym, a także w instalacjach przemysłowych, wymagających stałej temperatury nawiewanego powietrza.
Nagrzewnice ECH sprawdzają się również jako nagrzewnice wstępne lub wtórne, uzupełniając instalacje oparte na centralach wentylacyjnych z odzyskiem ciepła.
Instalacja Nagrzewnicy Kanałowej okrągłej ECH
Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozycji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon.
Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s.
Przepływ gazów wybuchowych lub agresywnych jest zabroniony.
Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.
Podłączenie elektryczne
Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.
