Nagrzewnica kanałowa okrągła ECH NI PTX/PSX

Elektryczna nagrzewnica kanałowa okrągła ECH-NI PTX/PSX HAVACO

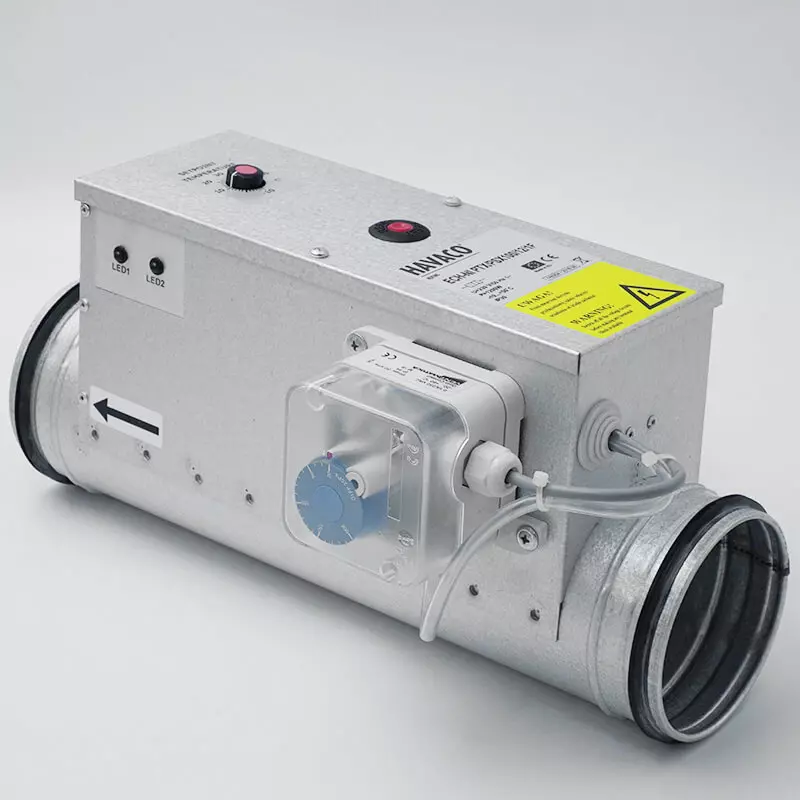

Elektryczna nagrzewnica kanałowa okrągła ECH NI PTX/PSX przeznaczona do podgrzewania czystego powietrza. Przystosowane do montażu w kanałach okrągłych. Występują w typowych średnicach wentylacyjnych od 100 do 500 mm i mocach od 0,3 do 24,0 kW.

Krótki Opis Nagrzewnicy

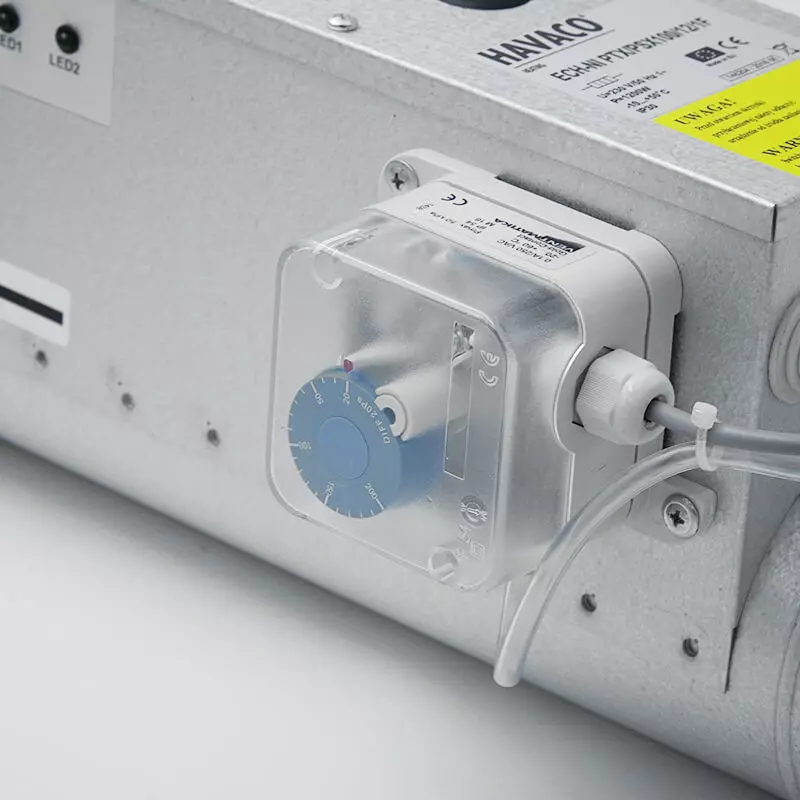

ECH NI PTX/PSX HAVACO to seria elektrycznych nagrzewnic kanałowych z wbudowanym układem automatyki zawierającym regulator mocy nagrzewnicy, czujnik przepływu (PTX) i presostat (PSX). Regulacja odbywa się na zasadzie pulsacji. Czas pomiędzy włączeniem, a wyłączeniem grzałek jest dostosowany przez regulator tak, aby zapewnić utrzymanie zadanej wartości temperatury. Nastawa temperatury odbywa się za pomocą potencjometru umieszczonego na obudowie nagrzewnicy. W przypadku braku przepływu powietrza funkcja grzania zostaje wyłączona, niezależnie od temperatury powietrza za nagrzewnicą.

Każda nagrzewnica posiada dwustopniowe zabezpieczenie przed przegrzaniem:

• • • I stopień przy 50°C – reset automatyczny.
    • II stopień przy 100°C – wymagany reset ręczny.

Zastosowanie Elektrycznej Nagrzewnicy Kanałowej z Automatyką

Nagrzewnice kanałowe są stosowane do podgrzewania czystego powietrza w instalacjach wentylacji bytowej, zwłaszcza w okresie jesienno-zimowym, a także w instalacjach przemysłowych, wymagających stałej temperatury nawiewanego powietrza. Nagrzewnice ECH sprawdzają się również jako nagrzewnice wstępne lub wtórne, uzupełniając instalacje oparte na centralach wentylacyjnych z odzyskiem ciepła.

Konstrukcja Elektrycznej Nagrzewnicy Kanałowej z Automatyką

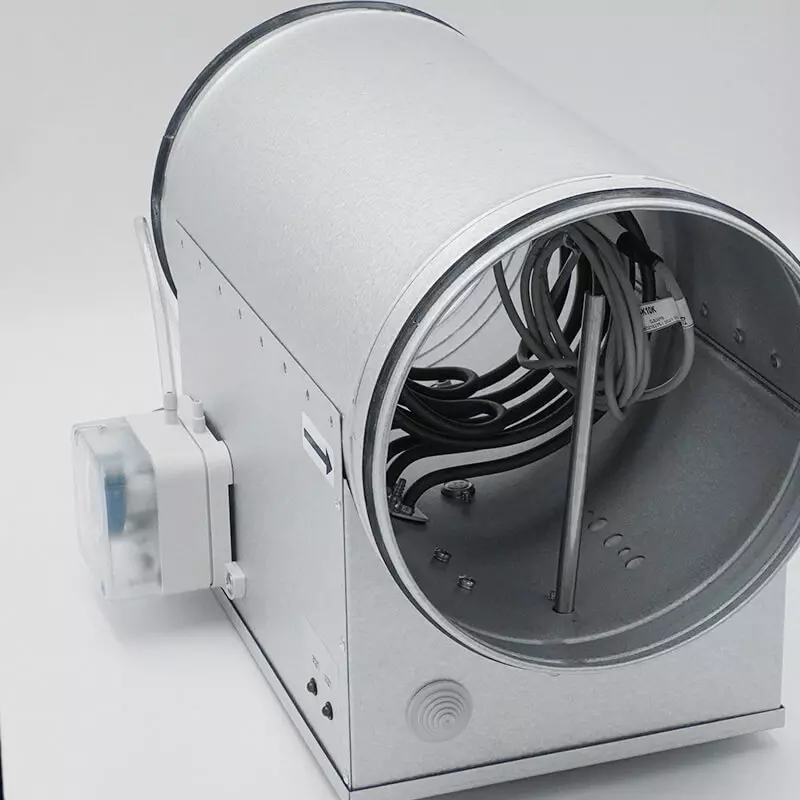

Obudowa nagrzewnicy jest wykonana z blachy stalowej pokrytą wysokiej jakości powłoką Alucynkową, która gwarantuje wysoką odporność na korozję.Króćce przyłączeniowe są wykonane w tolerancji ujemnej i posiadają uszczelkę EPDM. Elementy grzejne są wykonane ze stali nierdzewnej AISI 304. Skrzynka przyłączeniowa posiada stopień ochrony IP44.

Instalacja Elektrycznej Nagrzewnicy Kanałowej z Automatyką

Nagrzewnice mogą być montowane w każdej pozycji, za wyjątkiem w pozcji skrzynką przyłączeniową skierowaną w dół. Jeżeli istnieje możliwość przypadkowego kontaktu z elementami grzejnymi, należy użyć stosownych osłon. Prędkość powietrza przepływającego przez nagrzewnicę nie może być mniejsza niż 1,5 m/s. Przepływ gazów wybuchowych lub agresywnych jest zabroniony. Nagrzewnice mogą być użyte jedynie do podgrzewania czystego powietrza. Urządzenia przeznaczone do wewnętrznych instalacji.

Podłączenie elektryczne Nagrzewnicy

Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi. Źródło zasilania oraz przewód zasilający musi być zgodne z danymi na tabliczce znamionowej nagrzewnicy. Wyłącznik automatyczny należy dobrać odpowiednio do danych technicznych. Nagrzewnicę należy uziemić.
