Opis

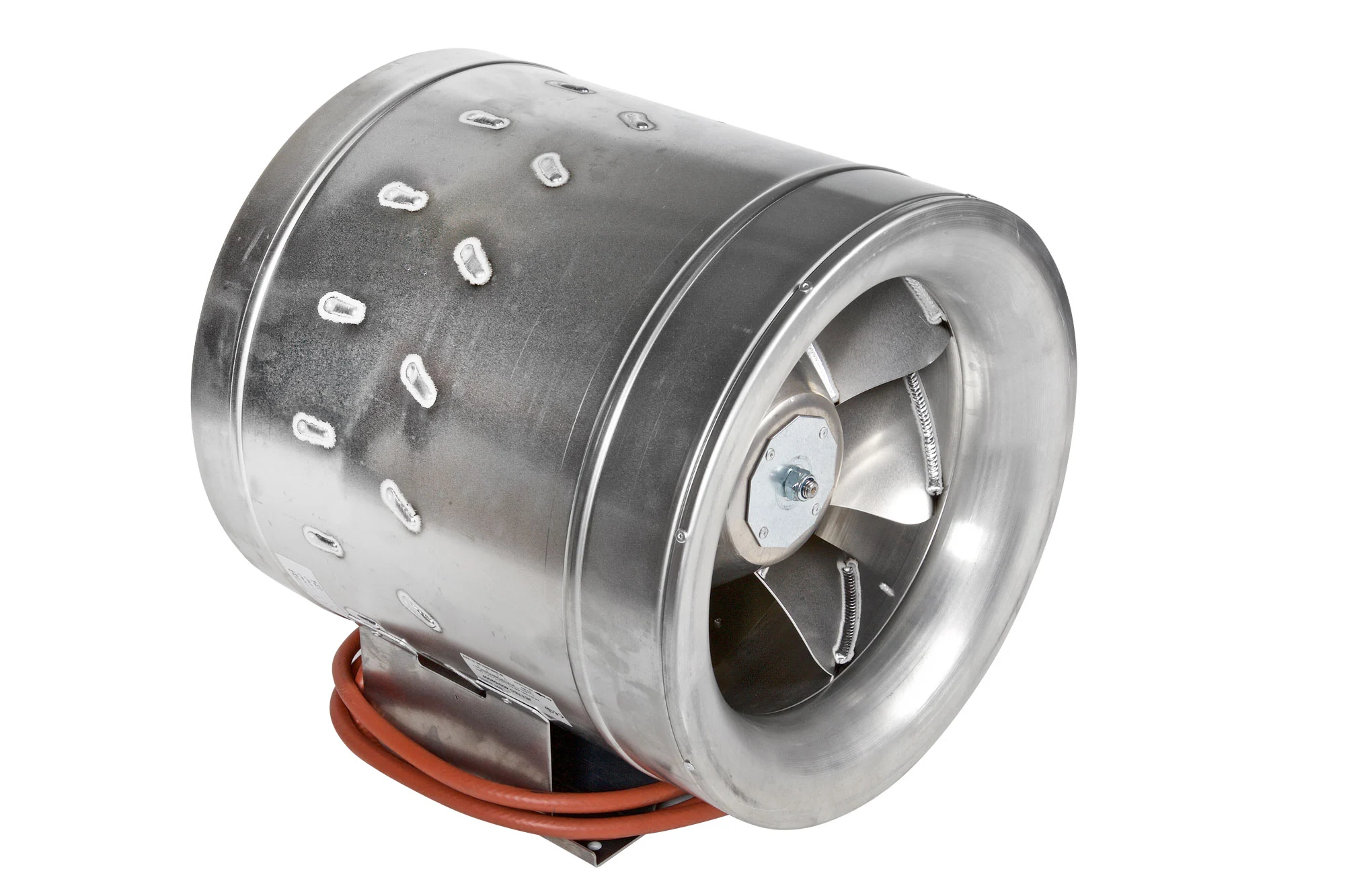

Wentylator kanałowy JETTEC Harmann
Diagonalny wentylator kanałowy okrągły przeznaczony do montażu w budynkach biurowych, mieszkalnych i przemysłowych, a także do zastosowania przy reklamach pneumatycznych. Doskonale sprawdza się jako element nawiewu w nawiewnych centralkach. Bezproblemowo współpracuje z wymiennikiem ciepła w rozproszonych instalacjach z rekuperacją bądź powietrzną pompą ciepła, wykonuje powierzone zadania w 100%, używany do wentylacji upraw hydroponicznych.

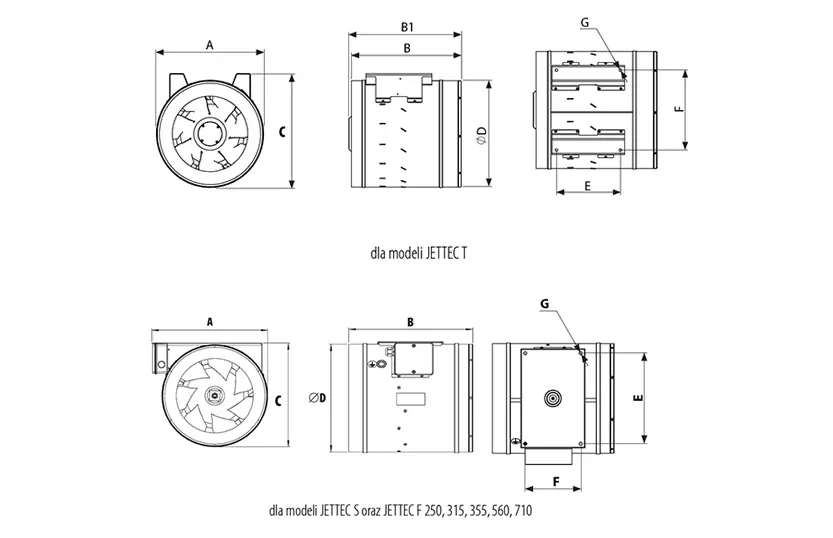

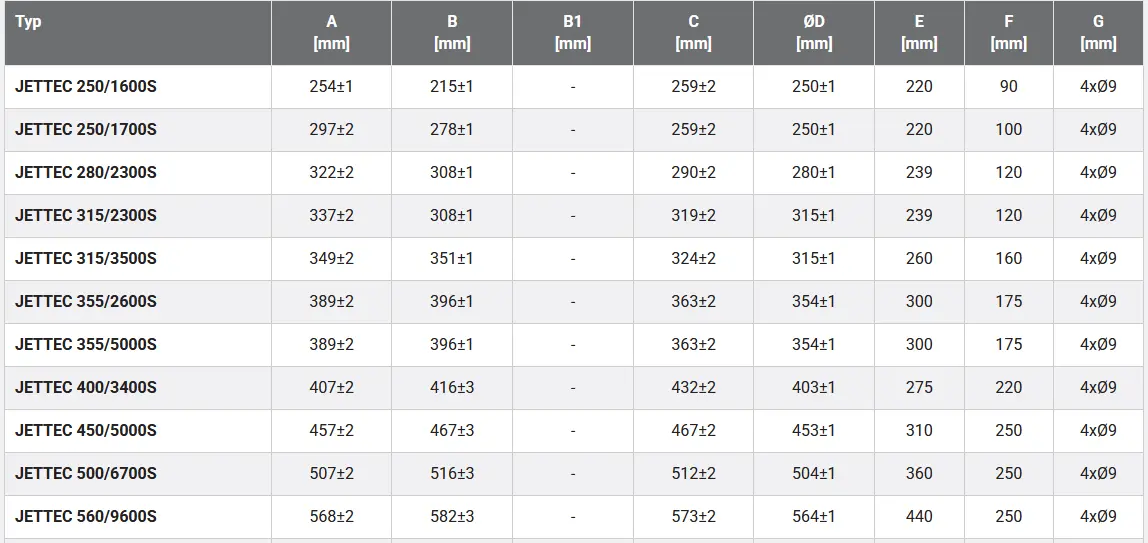

Konstrukcja
Diagonalny wentylator kanałowy. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie, a od średnicy 400 włącznie – w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem.
Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.
Wirnik
Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy 400 z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

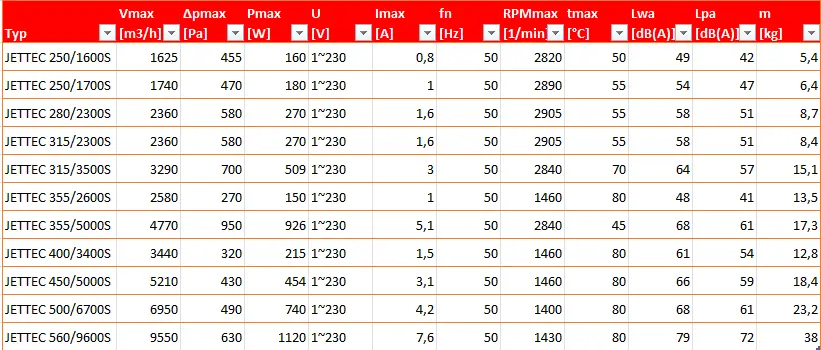

Napęd i sterowanie
Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne (z resetem manualnym: modele od 250/1600S do 400/3400S), pozostałe modele S i F posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16.
Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych. Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości. Stopień ochrony wentylatorów IPX4, klasa izolacji F.
Maksymalna temperatura pracy
40 ÷ 80°C – w zależności od wybranego modelu
Zastosowanie
Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.
