Opis
Wentylatory kanałowe TDx2 VENTURE INDUSTRIES
Zastosowanie
Osiągane wysokie ciśnienia i wydajności sprawiają, że wentylator kanałowy TDx2 VENTURE INDUSTRIES doskonale sprawdza się w ogólnej wentylacji mechanicznej. Są te wentylatory idealnym rozwiązaniem dla instalacji, w których występują duże opory przepływu, np. z powodu obecności filtrów, nagrzewnic czy długich kanałów wentylacyjnych o małej średnicy.
Typowe obszary zastosowania to:
- wentylacja nawiewna i wywiewna w mieszkaniach, lokalach usługowych, biurach i sklepach,
- instalacje w gastronomii (np. kuchnie, okapy kuchenne),
- systemy, w których konieczne jest uzyskanie wyższych parametrów ciśnieniowych niż oferują typowe wentylatory osiowe.
Konstrukcja
Wentylator kanałowy TDx2 VENTURE INDUSTRIES to dwustopniowe urządzenie, zbudowane z dwóch jednostek typu TD zamontowanych na wspólnej ramie montażowej. Dzięki takiej konfiguracji, wentylatory te generują prawie dwukrotnie wyższe ciśnienie w porównaniu do standardowych modeli jednostopniowych.
Wentylatory te są przeznaczone do pracy w kanałach wentylacyjnych o średnicach: 125, 160, 200 i 250 mm.
Obudowa modeli TDx2-125, TDx2-160, TDx2-200 i TDx2-200-N wykonana jest z wytrzymałego tworzywa sztucznego (polipropylen).
Modele TDx2-250-1000 i TDx2-250-1300 mają bardziej zaawansowaną konstrukcję z malowanej blachy stalowej, co czyni je odporniejszymi na warunki środowiskowe i przystosowanymi do bardziej wymagających aplikacji.
Wirniki w modelach do 200 mm wykonane są z tworzywa ABS, natomiast w większych modelach stosuje się wirniki z blachy aluminiowej, co zapewnia większą sztywność i trwałość przy wyższych obrotach.
Wentylatory można montować zarówno w pozycji pionowej, jak i poziomej, a dostęp do zespołu napędowego jest możliwy bez demontażu kanałów – wystarczy rozpiąć klamry montażowe.
Silnik elektryczny
Wszystkie modele TDx2 wyposażone są w jednofazowe silniki (220–240V, 50Hz) z łożyskami kulkowymi, zapewniającymi długą żywotność i cichą pracę.
Modele TDx2-125, TDx2-160 i TDx2-200 wykorzystują silniki klatkowe o stopniu ochrony IP44 oraz klasie izolacji B, zgodne z normami UNE 20-113 i IEC 34-1.
TDx2-250-1000 i TDx2-250-1300 to modele o wyższych parametrach pracy – posiadają silniki z zewnętrznym wirnikiem, umożliwiające bardziej intensywną eksploatację w systemach o dużym oporze powietrza. Te silniki również spełniają normy IP44 i oferują klasę izolacji uzwojeń B lub F.

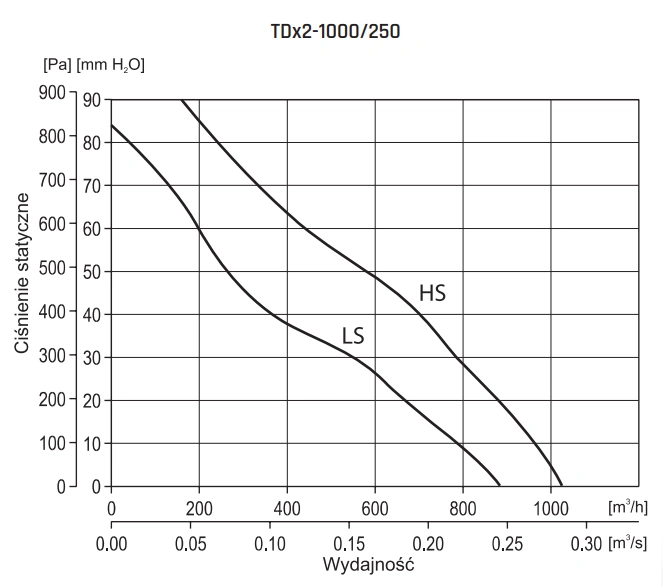

Wentylatory przystosowane są do napięciowej regulacji prędkości obrotowej, a ich konstrukcja umożliwia pracę na dwóch biegach. Standardowe zabezpieczenie uzwojenia to termiczne bezpieczniki topikowe (dla mniejszych modeli) oraz automatyczne bezpieczniki dla modeli większych.
